İstanbul'da yeni açılan alışveriş merkezindeki, çevresel (su, kanalizasyon, enerji, aydınlatma, ısıtma-havalandırma-iklimlendirme (HVAC)), güvenlik ve acil durum kontrolü sağlamak amacıyla geleneksel bir bina yönetim sistemi (BMS) yerine, CC-Link endüstriyel haberleşme ağı ile bağlanan Endüstriyel Programlanabilir Lojik Kontrolü (PLC) kurulumunu gerçekleştirdi.

Söz konusu karar, farklı üreticilerden temin edilen ekipmanlara yönelik “açık” bağlantı, hızlı kurulum, sorunsuz devreye alma, geniş bir alanda güvenilir performans ve geleceğe yönelik konfigürasyon ve geliştirmeler bakımından esneklik ihtiyacına dayalıdır.

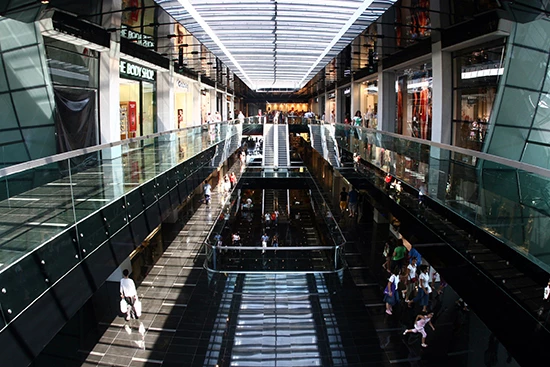

Bahçeşehir’deki prestijli yeni alışveriş merkezi, Quinn Corporation şirketinin Türkiye’deki ilk büyük yatırımı oldu. Mağazaların mümkün olduğu kadar kısa bir süre içerisinde faaliyete geçmeleri ihtiyacı nedeniyle hızlı kurulum ve su/enerji yönetimi, mühendislik ekibinin ve yönetim merkezinin öncelikleri arasındaydı.

7373 m2’lik bir alanı kaplayan kompleks, mağazaları barındıran üç kata, restoranlara ve sinema salonu ile ticari ofis katına ve yer altı otoparkına sahiptir. Alışveriş merkezi sabah 10:00 ile akşam 10:00 saatleri arasında açıktır ve söz konusu süre zarfında operasyonel elverişlilik kritik bir önem arz etmektedir.

Alışveriş merkezi kapsamında su ve güç sistemlerinin oldukça güvenilir bir ağa bağlanması ihtiyacı duyulmuştur. Özenle gerçekleştirilen değerlendirme sürecinin ardından açıklığı ve uzun bağlantı mesafelerine rağmen yüksek hızda operasyon gibi özellikleri nedeniyle CC-Link tercih edilmiştir.

Tüm bina yönetimine ait kontrol sisteminin arkasındaki mekanizma, son nesil Programlanabilir Lojik Kontrolüdür (PLC). Yüksek hızda çalışan bir kontrolör iki CC-Link ana modülüne bağlıdır ve bu sayede maksimum operasyon hızına olanak tanınmakla birlikte CC-Link ağı hakkında kesin teşhislere yer verilebilmektedir.

Söz konusu modüller, tesis yönetimine ilişkin elli dört CC-Link istasyonunu kontrol etmekte ve izlemektedir. Kompleks içerisindeki her bir mağaza/outlet birimi bağımsız enerjiye ve su kontrol sistemine sahiptir ve birimlerin söz konusu kaynakları tüketim oranlarının fatura hazırlıkları için rapor edilebilmesi amacıyla CC-Link’ten faydalanılmaktadır.

Merkezi aydınlatma sistemi ayda 33,000 kWh elektrik tüketmekte ve söz konusu tüketim, yaklaşık 4000 € tutarına karşılık gelmektedir. Bu yüklü elektrik faturalarına yönelik tasarruflar, alışveriş merkezinin içerisinde bulunan ve dağıtılmamış masrafları ortaklaşa karşılayan işletmeler tarafından takdir edilmiştir.

Kullanılan aydınlatma enerjisinde sağlanan tasarruf, bir diğer kontrolör kullanımına ve 10 CC-Link istasyonu aracılığıyla tüm aydınlatma sistemini akıllı bir biçimde yöneten CC-Link ağına dayalıdır. Söz konusu istasyonlar, alışveriş merkezinin beş katı ve yakın çevredeki aydınlatma bölgelerini kontrol etmekte ve gerçek zamanlı ihtiyaçlara bağlı olarak aydınlatma bölgelerindeki ışıkları açmakta ve kapatmaktadır. Kullanılmayan ekipmanların hızlı ve otomatik bir biçimde kapatılması, alışveriş merkezinin yıllık aydınlatma maliyetinde %25’e kadar tasarruf yapılabilmesine olanak tanımakta ve bir yıldan daha kısa bir süre içerisinde sistem kurulum masraflarının geri ödenmesini sağlamaktadır.

Mağaza sahiplerinin enerji kullanımlarını fark etmelerini kolaylaştırmak adına alışveriş merkezindeki her bir mağazada CC-Link’e bağlı bir “mağaza bildirim paneli” teşhir kutusu yer almaktadır. Söz konusu panel, elektrik kredisi yüksek, elektrik kredisi düşük, yedek jeneratör kullanımda, aşırı yüklenme, düşük su kredisi, kredinin üzerinde su kullanımı, genel uyarı ve ana şebeke kontrolü gibi enerji faaliyetlerini basit bir biçimde göstermek üzere lambalardan faydalanmaktadır.

Toplam ağ erişim mesafesi 1 km olup, söz konusu mesafe ağ seçimini büyük ölçüde düşürmüştür. CC-Link’i tercih sebebi yapan bir diğer özellik ise iletişimi durdurmak veya engellemeksizin istasyonları ağa dahil etme ve ağdan çıkarabilme yeteneğidir. Birçok enerji görüntüleme sisteminin geleneksel kablo tesisatı, kontrol odasına beslenen bağımsız kablolara dayalıdır. Bu amaçla CC’Link’ ten faydalanılması, toplam kurulum malzeme maliyetlerinden %20’nin üzerinde tasarruf yapılmasına olanak tanımıştır.

CC-Link kurulumu ve devreye alma işlemleri oldukça basittir; öyle ki her iki CC-Link ağının tasarımı, kurulumu ve devreye alınması yalnızca dört ay sürmektedir. Geleneksel teknolojide söz konusu süre altı ayı bulmaktadır.
