• Nedir?
– RTU “Remote Terminal Unit” Uzak Terminal Ünitesi.
– FX-, L- or Q-Serisi Mitsubishi Electric PLC’ler ile tandem çalışabilir.
– Akıllı Haberleşme Modülü (RTU Modem).
• Hangi uygulamalarda kullanılabilir?
– Petrol & Gaz(Boru hatları, Kuyu toplama ağları)
– Güç Dağıtımı(smart grid, Alt şebeke otomasyonu)
– Su & Atık Su(Pompa istasyonları, kuyular, depo yönetimi)
– Altyapı (tüneller, kanallar, Cep telefonu şebeke istasyonları)
• Çeşitleri?

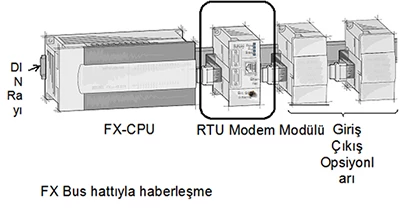

– FX-bazlı smartRTU
RTU-Modem
Mitsubishi Electric’ten yeni RTU Modulü(smartRTU)
- Kompakt boyut(sadece 90 x 90 x 90 mm)
- Düşük Enerji İhtiyacı (only 12W)
- Standart tüm SCADA protokollerine uygun:
o DNP3 (incl. WITS extensions)
o IEC 60870-5 (101 / 104 / 1032)
- Gerekli tüm saha protokollerine uygun:
o IEC 618502 –automate substations, Smart Grid
o Modbus, Profibus-DP, CC-Link, DeviceNET, .
- Mitsubishi PLC’lerinin endüstriyel seviye sağlamlığı ile gelişmiş haberleşme yeteneklerini birleştirir.

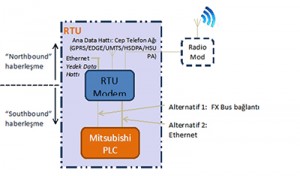

- Çoklu WAN data backhaul kanalları birbirlerini yedekleyebilirler:
o Mobil ağlar (2G – EDGE/GPRS and 3G – UMTS/HSDPA)
o PSTN veya Radio modem (Harici modem)
o Ethernet
- «Sıfır Ayar» Devreye alma: Sisteme eklenirken atılan resetten sonra tüm konfigürasyon vePLC program dosyalarını otomatik import eder.
Uzaktan yönetime maksimum odaklanma:
o Uzaktan PLC program müdahalesi ve haberleşme, data adresleme , parametre yönetimi
o Yaşam döngüsü boyunca destek konsepti ve 100’lerce sitede destek ağı.
o Kaydet & ilet, SCADA bağlantısının kopması durumunda data kaydını hafızada tutma
- Küçük veya büyük ölçek uygulamalar (10 – 1000 Giriş/Çıkış ve gerekli ise backup), ATEX desteği
- Ağır hava şartlarına uygun kalıpları mevcuttur. (-40°C / +70°C arası)
smartRTUKullanım Alanları
Su &Atıksu - Petrol &Gaz - Güç Dağıtım - Altyapı
