Elektriksel yolverme sistemlerinin yerel kontrolü

Tek bir merkezi konumdan aynı tesise kurulan birden fazla sürücü nasıl başlatılabilir, durdurulabilir ve kurulabilir? Yumuşak yolvericiler ve değişken hızlı sürücüler gibi elektronik sürücülerin yaygınlığı, kademeli başlatma ve durdurma rampası sayesinde, hem enerji verimliliği hem de motorlar için mekanik gerilimlerin azaltılması açısından önemli faydalar sağlamıştır. Bakım maliyetlerini düşürmek, kesinti sürelerini azaltmak ve enerjiyi sorumlu bir şekilde kullanmak modern endüstri için temel hedeflerdir.

Sürücü sistemleri ve programlamaları

Bir endüstriyel tesiste çok sayıda sürücü olabilir ve elektromekanik sistemler kullanılıyorsa, bunları yönetmek çok karmaşık olabilir. Yumuşak yolvericiler ve değişken hızlı sürücüler (invertörler) gibi cihazların mevcudiyeti, bu tür sorunları büyük ölçüde basitleştirerek, motorları kademeli olarak başlatıp durdurmayı, çalışma yönlerini tersine çevirmeyi, sıralayıcılar vb. gibi gelişmiş işlevleri kullanarak frekansı ayarlamayı, sinyal alarmlarını ve karmaşık işlemlerin yönetimini mümkün kılmıştır.

Sürücü sistemlerinin daha kolay kontrolü için LOVATO Elektrik çözümü

Lovato Elektrik, ADXL serisi yumuşak yolvericiler ve VLB serisi değişken hızlı sürücüler ağını izlemek ve uzaktan kontrol etmek için tasarlanmış EXCRDU1 uzaktan görüntüleme ünitesi ile yumuşak yolvericiler ve değişken hızlı sürücüler yelpazesini entegre etti.

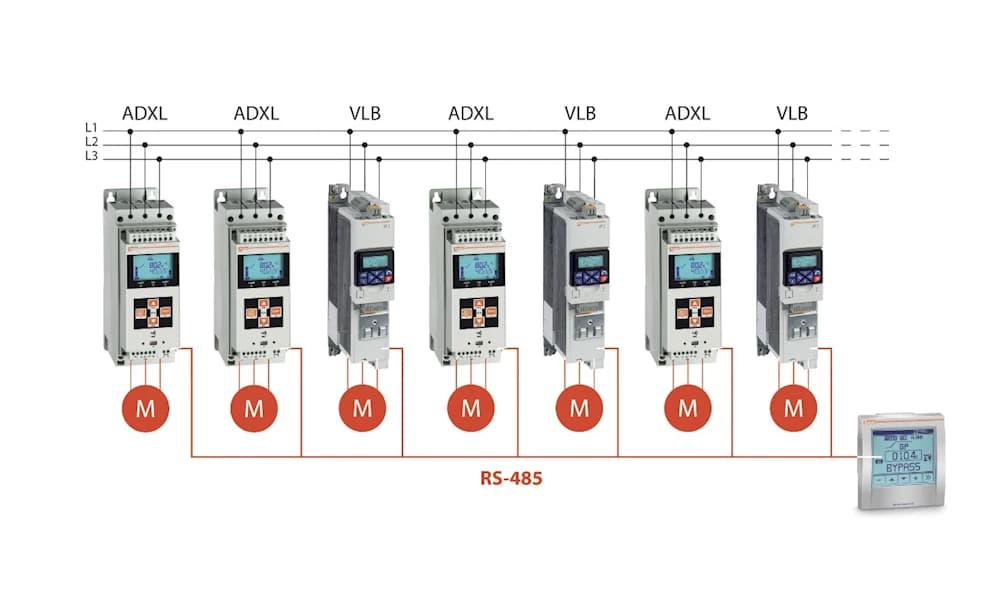

EXCRDU1, IP65 dereceli, grafik LCD dokunmatik ekrana sahiptir ve karışık bir konfigürasyonda bile 32 adede kadar ADXL ve VLB sürücülerini bağlamak için bir RS-485 iletişim portu ile donatılmıştır. En uzak birim EXCRDU1'den 600 metreye kadar olabilir. EXCRDU1 ünitesi ile iletişim kurabilmek için, yumuşak yolvericide EXC1042 modülü (RS-485 iletişim arayüzü) bulunmalıdır ve VLB değişken hızlı sürücüler, MODBUS protokolünü kullanarak RS-485 iletişim portlu RTU mantık birimi ile donatılmalıdır.

EXCRDU1 kendini yapılandırır ve herhangi bir programlama yazılımı veya ayarı gerektirmez. Sürücülerdeki iletişim parametrelerini ayarladıktan sonra, EXCRDU1, kendisine bağlı ünitenin tipini (ADXL veya VLB) otomatik olarak tanır ve kendisini otomatik olarak yapılandırır, bağlanan ürün tipi için grafik arayüz sayfalarını görüntüler. Aynı zamanda, tam olarak cihazların hareket etmesine gerek kalmadan kurulum kolaylığı nedeniyle aynı tesis içinde birden fazla sürücünün yerel, eşzamanlı kontrolü için ideal bir çözümdür.

EXCRDU1 uzaktan görüntüleme ünitesinin işlevleri

ADXL yumuşak yol vericiler için

• Dokunmatik ekrandaki düğmeler aracılığıyla motoru çalıştırma ve durdurma

• Grafik ve metin biçiminde motor durumu (motor hazır, hızlanma rampası, baypas, vb.)

• Herhangi bir aktif alarmın raporlanması

• Yumuşak yolvericinin üzerindeki LED'ler (GÜÇ, ÇALIŞTIR VE ALARM) ekranda gösterilir.

• Motor ve SCR sıcaklıkları bir grafik çubuğu şeklinde görüntülenir.

• Parametrelerin yapılandırılması

• Olay listesinin görüntülenmesi

• Komut gönderme imkanı

• Ana elektriksel ölçümlerin izlenmesi

VLB değişken hızlı sürücüler için

• Dokunmatik ekrandaki düğmeler aracılığıyla motoru çalıştırma ve durdurma

• Çalıştırma yönünün tersine çevrilmesi

• Frekansın ayarlanması

• Herhangi bir aktif alarmın raporlanması

• Değişken hızlı sürücü üzerindeki LED'ler (ERR, ÇALIŞTIR, HAZIR) ekranda gösterilir.

• Motor ve soğutucu sıcaklıkları grafik çubuğu şeklinde görüntülenir.

• PID kontrolü - ayar noktası, kontrol edilecek değerin ölçü biriminde doğrudan ayarlanabilir (örn. Basınç, sıcaklık, vb.) - geri bildirim sinyalinin izlenmesi

• Ana elektriksel ölçümlerin izlenmesi
