KABLO PABUCU VE KABLO UYUMU

GİRİŞ

Bilindiği üzere, enerjiyi iletmek için kullanılan kabloların seçimi kadar, yapılan bağlantılarda doğru kablo aksesuarlarının seçimi ve kablo aksesuar uyumu hayati önem arz etmektedir. Birçok elektrikli uygulamaya doğrudan bağlantı yapılmasını sağlayan kablo pabuçlarını seçerken nelere dikkat edilmelidir?

Kablo Pabucu Nedir?

Endüstriyel terminolojiye göre “Konektör” ya da “Çapa” olarak da bilinen kablo pabuçları, birçok elektrikli uygulamaya doğrudan bağlantı yapılmasını sağlamak, bakım, tamirat, montaj ve demontaj işlemlerinde kolaylık sağlamak amacıyla tasarlanmış kablo aksesuarlarıdır. En yaygın örneği,motorlu araçların elektriksel aksamlarını beslemek için kullanılan akü bağlantı uygulamalarıdır.

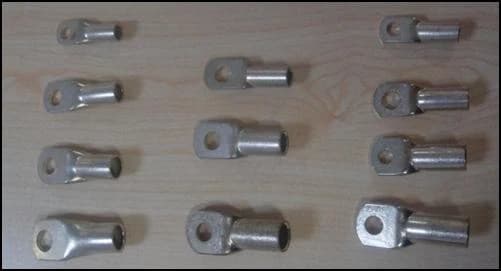

 Farklı boyutlarda kablo pabuçları

Kullanım Şekilleri

Kablo pabuçları, kalıcı bağlantı olması gereken ve direkt bağlantını uygulanmasının sakıncalı olduğu yerlerde kullanılırlar. Kullanım şekillerine göre uygulama yöntemleri de değişkenlik gösterebilir. Bağlantısı yapılacak olan pabucun tipine göre lehim ya da kaynak yapılır. Daha sonra pabucun bağlantı ucu; cıvata, vida ya da klips vasıtası ile tam eşleşen bir terminal ile bağlantı noktasına sıkıştırılarak bağlanır. Birçok ebatta ve farklı metal malzemeler ile üretilen pabuçlarda en sık kullanılan metal ise bakırdır. Çatal veya “U” şekilli pabuçlar, vida terminalleri için; kapalı ring veya “O” tipi pabuçlar cıvatalı uygulamalar için; pin veya yassı tutamaklı pabuçlar ise sıkıştırmalı ya da bıçak uçlu terminaller için kullanılırlar. Kablo pabuçları, daha kalın kesitli kabloyu daha küçük ebatta bir konektöre bağlayabildikleri için kablo boyutunu indirgemek için de kullanılırlar.

Kablo başlığı uygulamasında kullanılan bir pabuç tipi

Pabuç ve Kablo Uyumu

Bir kablo tasarımının ilk ve aynı anda en önemli aşamalarından biri iletken tasarımıdır. İletkenlerin tasarımları için en yaygın standart IEC 60228’dir. Tasarımı yapılırken ve iletken seçilirken, iletkenin geometrik boyutu ve kesiti oldukça önemlidir; ancak en önemli parametre geometrik kesit değil, elektriksel kesittir. Bu da20 ⁰C’deki 1km uzunluk için verilen maksimum doğru akım iletken direnci ile sağlanır. Standartlar, elektriksel kesit için maksimum iletken direnci şartını koyarken, geometrik kesit için bir şart koymayıp, bilgi ve kılavuz olması için geometrik çap aralığı vermiştir. Türkiye’de kablo üreticilerinin iletkenler için “Türk Standardı” olarak kullandıkları standart, TS EN 60228:2007’dir. Örnek olarak; tek ve çok damarlı kablolar için Sınıf 2 örgülü iletkenlere ait maksimum iletken direnci ve minimum tel sayısı parametreleri (Tablo 1’de) TS EN 60228:2007, Çizelge 2’de zorunlu olarak verilirken, ilgili kesitler için iletken çapları bilgi amaçlı olarak aynı standardın “Ek Bilgi” kısmındaki Çizelge C.2’de verilmiştir (Tablo 2).

Tablo 1: TS IEC 60228: 2007, Çizelge 2
