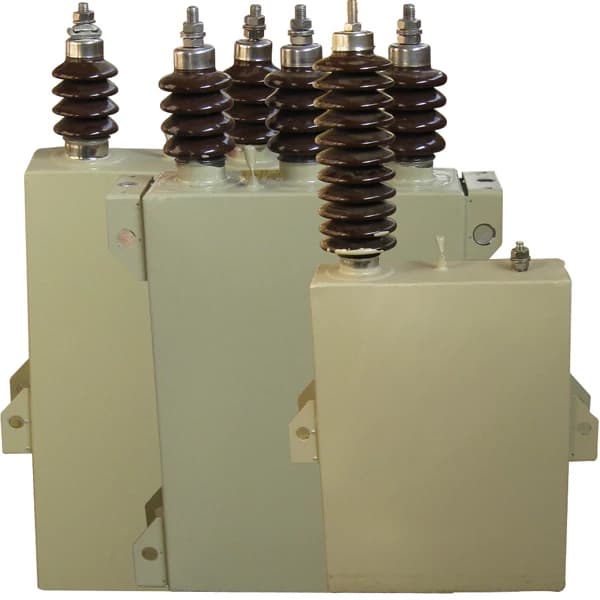

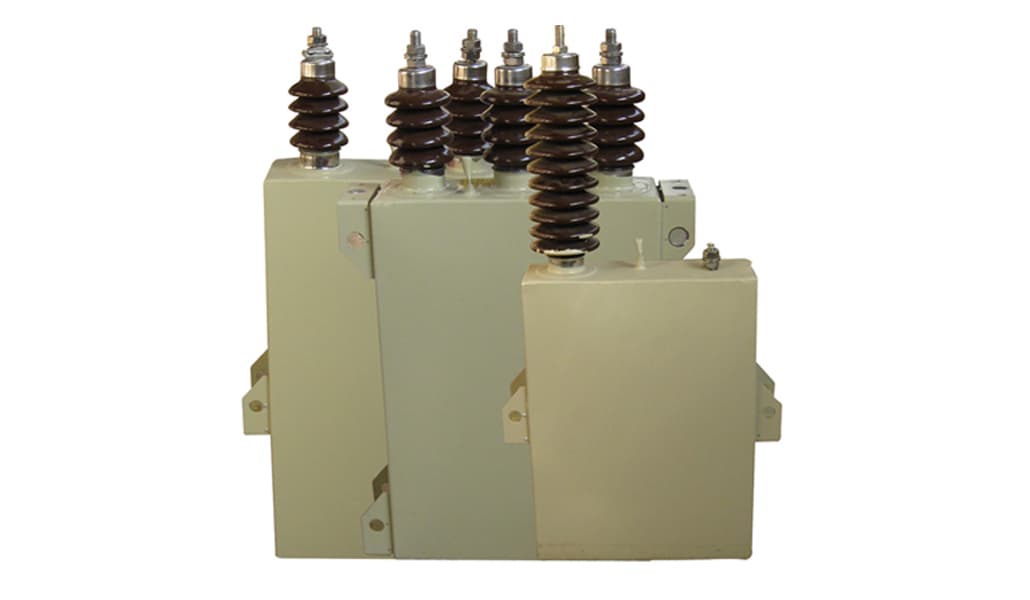

Kondaş, OG VARTÖR ORTA GERİLİM GÜÇ KONDANSATÖRLERİ

Orta Gerilim Kondansatörleri, orta gerilim şebekesi olan sanayi tesislerinde ve enerji Dağıtım tesislerinde reaktif güç kompanzasyonu için, gerilimin düşük olduğu yerlerde münferit kompanzasyon olarak, Endüksiyon ocak sistemlerinde, vb. alanlarda başlıca kullanım yerleri olarak sayılabilir. OG Kondansatörlerin mevcut güvenilirliği; tasarım, malzeme kalitesi ve modern üretim tesislerinden kaynaklanmaktadır.

OG Vartör kondansatörleri  “ Metal Armatürlü kondansatörler” diye de adlandırılmaktadır. Dielektrik malzemesi olarak düşük kayıplı, pürtüklü polipropilen filmden,elektrot olarak ise kondansatör için özel olarak üretilen Alüminyum folyodan meydana gelmiştir. Bir kaç kat PP ve iki tabaka Alüminyum folyo birlikte sarılarak, yassı hale getirilmiş yumuşak sarımları meydana getirirler. “Kondansatör Elemanı” olarak adlandırılan bu sarımların terminallerle olan bağlantıları, kalay kaplı bakır iletkenlerle gerçekleşir. OG Vartör bir çok yassı elemandan oluşur. Bu elemanlar düşük güçlü ve düşük gerilimli kondansatörlerdir. Birbirine paralel, seri bağlanan elemanlar daha yüksek güçlü ve daha büyük gerilimlerde çalışabilen Güç kondansatörünü meydana getirirler. Elemanlar elektriki bağlantıları yapılıp, izolasyon malzemeleri ile paket haline getirilir ve çelik kutuya konulurlar. Kondansatörlerin kutuları yağ doldurma delikleri bırakılıp, kaynakla kapatıldıktan sonra 3.10  mbar vakum altında uzun süre programlı olarak ısıtılarak tamamen nemden arındırılır ve dielektrik yağ ile emprenye edilirler. Dielektrik yağ PCB olmayan, zehirsiz ve çevre dostu sağlığa her hangi bir zararı olmayan yüksek kaliteli bir malzemedir. Doğada kısa sürede kendikendine yok olur. Bundan dolayı yok edilmeleri veya doğaya olası kaçaklar için özel talimat veya kısıtlamalar yoktur. Bu maddenin kimyasal bileşimi karbon, hidrojen ve oksijenden ibarettir.

KONDAŞ OG Vartör Orta Gerilim Güç Kondansatörleri ”% 100 All Film Kondansatörleri”. olarak tanımlanırlar. Daha önce belirtildiği gibi düşük kayıplı ve yüksek kalite malzemeden yapılmakta uluslararası standartlara uygunluğu özel ölçü aletleri ile test edilmektedir. İşte bundan dolayıdır ki KONDAŞ kondansatörleri daha uzun ömürlüdür. Düşük kayıplı polipropilen film, Alüminium folyo, dielektrik yağ ve izolasyon malzemesi ana yapısını teşkil eder.

KONDAŞ’ın bu alanda ürettiği ürünler tablolarda belirtilmiştir. Daha değişik değerlerdeki gerilim, frekans, kapasite ve çalışma sıcaklığına sahip ürünler de talep edildiğinde üretilebilmektedir. KONDAŞ’ın üretimde kullandığı tüm malzemeler toksik olmayan çevreci malzemelerdir.

TEKNİK ÖZELLİKLER: Standart Güçler: Tablo 5 ve 10 da görüldüğü gibi Çalışma Sıcaklığı: -25/C (-25 / +50 ºC) Kapasite Toleransı: -5 +10 % Çalışma Gerilimi (Un): 1 kV dan 34,5 kV a kadar (bak tablo 1 ve 6) Çalışma Frekansı: 50 Hz, (diğer frekanslar mevcuttur) Emprenye Yağı: Kendi kendine yok olur ve PCB değildir. Kullanım: Dahili veya harici. Dikey veya yatay montaj. İzin verilen En Fazla Gerilim: 2 ve 7. Tablolardaki gibi İzin verilen En Fazla Akım: 1,3 In Şalterleme de Aşırı Gerilim(max:10 ms): ≤2x√2 Un Geçici Rejimde Olabilecek Max. Akım: 100 . In Max. Geçici Rejim müddeti: 1/2 periods M10, M14 Terminalleri en fazla sıkma kuvveti: 15 N.m Dielektrik kayıpları (Tanδ -dissipation fact.):<0,15W/kVAr Terminaller arası Test Gerilimi: 2 Un AC, 10 sn Terminaller-Gövde arası Test Gerilimi: (bak IEC 871-1) Sigortalar: İçten sigortalı veya hariçten sigortalı mevcuttur. (Şönt Kapasitör Bank sistemlerinde kullanılanlar hariç) İzolatör Buşing: Islak proses Porselen Buşinglidir. Kullanım Yeri Yüksekliği: max. 2.000 m. (Deniz seviyesi) Deşarj Direnci: Dahili, 5 dakika 50 V Referans Standardlar:IEC 871-1/2; TS EN 60871
