Siemens Vakum Recloser 3AD

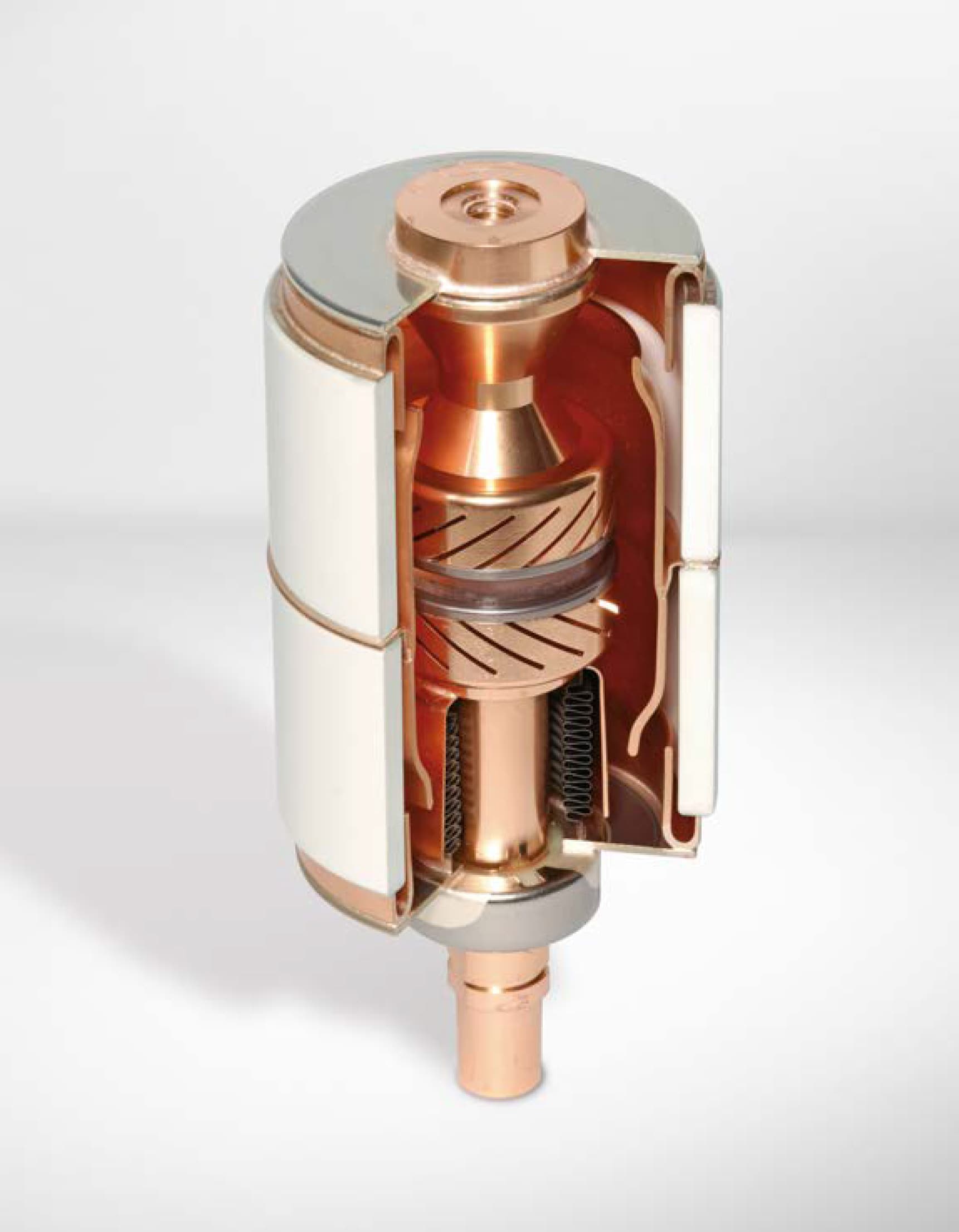

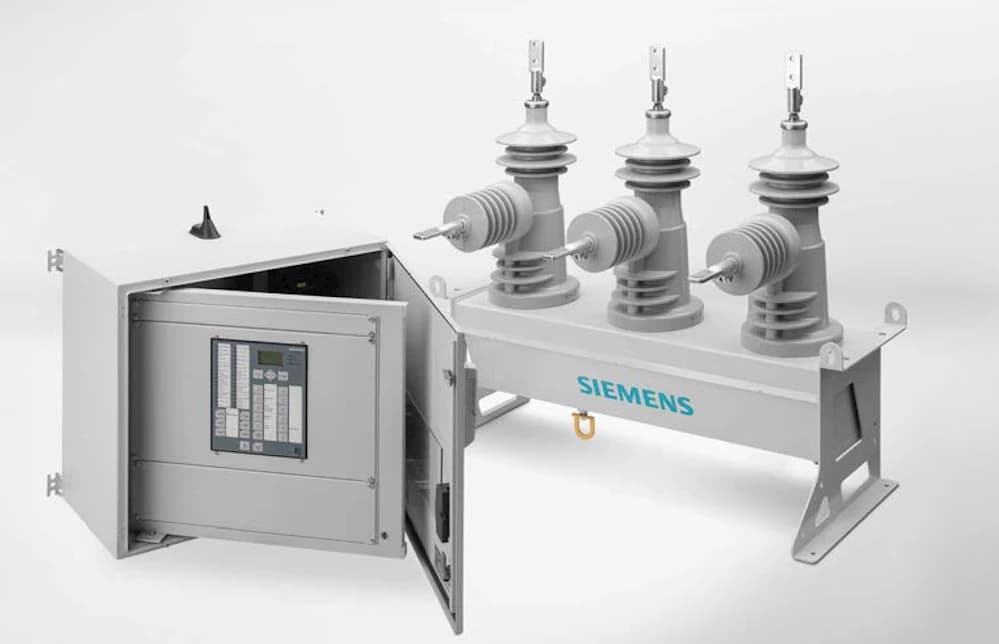

3 AD vakumlu tekrar kapamalı kesici, vakum teknolojisinde ve elektronik kontrol teknolojisindeki en son gelişmeleri bir araya getirmiştir. Kesici tasarımı, koruma röleleri ve dağıtım şebekesi planlamasındaki yılların tecrübesi bir araya getirilmiştir. Siemens vakumlu tekrar kapamalı kesici, harici kullanım için tekrar kapamalı kesici standartları olan IEEE C37.60 ve IEC 62271-111’nin tüm gereksinimlerini karsılar. Tekrar kapamalı kesici iki ana parçadan oluşur:

1. Siemens’in kullanıcılarına 27 kV ve 38 kV olarak iki farklı tasarımda sunduğu anahtarlama ünitesi.
2. Röle ile birlikte elektronik kartlarla yardımcı devrelerin de bulunduğu koruma ve kontrol amaçlı kullanılan kontrol panosu.

Tekrar kapamalı kesici havai hatlar ve dağıtım istasyonlarında kullanılır. Diğer kesiciler gibi, normal ve arıza akımlarını kesme kapasitesine sahiplerdir. Sensörler ile koruma ve kontrol için kontrol üniteleri ile donatılmışlardır. Geçici hat arızalarında, üst üste en fazla dört kez açma-kapama yaparak uzun enerji kesintilerine engel olurlar. Harici tip özelliğe sahip tekrar kapamalı kesiciler direkte veya bina içi uygulamaları ile çevre ve hava koşullarından etkilenmezler.  Kapsamlı ve uzun süreli testlerle, tekrar kapamalı kesicilerin standartlarındaki beklentilerinin de ötesindeki tasarımları ile çeşitli iklim koşullarında uzun servis ömürlerini sürdürebildikleri kanıtlanmıştır.

Kontrol ünitesi tekrar kapamalı kesicinin beynidir ve anahtarlama işletimini kontrol eder. Ayrıca tüm koruma fonksiyonları, anahtarlama işlemlerinin güvenli yapıldığından emin olunmasını sağlar. Siemens iki tip kontrol cihazı seçeneği sunmaktadır: Siemens Reyrolle 7SR224 ve SIPROTEC 7SC80. Kontrol cihazı Reyrolle 7SR224 yönlü aşırı akım koruma ailesindendir. Koruma, kontrol, izleme, ölçü ve sayaç işlemlerinin yanı sıra, veri toplama, hata raporlaması yapmaktadır. Bilgisayar ile Röle fonksiyonlarına bağlantı ön yüzdeki USB portu ile sağlanır. Uzaktan erişim için arka yüzde bulunan RS485 bağlantısı ile yapılır. Arkada yüzde ayrıca RS23 ve optik bağlantı yuvaları da bulunmaktadır. Kontrol cihazı, kontrol panosunda bulunmaktadır. Kontrol panosunda, kontrol cihazının yanısıra, enerji kesintilerinde yardımcı güç sağlayan piller, elektronik devreler, sigortalar ve diz üstü bilgisayarlar için enerji yuvası bulunur. Kontrol cihazı ekran ara yüzünden veya dizüstü bilgisayarlar üzerinden kontrol edilebilen, aktif hale getirilebilen veya devre dışı bırakılabilen birçok koruma işlevine sahiptir. Bu işlevler, işletmelerin ihtiyaçlarına göre ayarlanabilir.

7SC80, kesicilerin kontrol koruması ve otomasyonu fonksiyonlarını sağlar. Entegre programlanabilir mantık (CFC) kullanıcıya kendi fonksiyonlarını ekleme imkânı verir. Örneğin, Orta gerilim dağıtım şebekelerinin otomasyonunda kilitleme, transfer ve yük atma senaryoları. Ön tarafta bulunan USB-DIGSI arayüzü ve ağ haberleşme protokolü ile yerel bir bilgisayarla haberleşme mümkündür. DIGSI 4 işletim yazılımı tüm işletme ve değerlendirme görevlerinin yapılmasını sağlar. Örneğin, yapılandırılmaların girişi ve değiştirilmesi, parametrelerin ayarlanması veya kullanıcıya özel mantık işlevlerinin yapılandırılması. Doğrudan kontrol cihazı üzerindeki USB bağlantısı veya kontrol merkezinden uzaktan parametrelime ile bu mümkün olabilmektedir.  Ayrıca 7SC80 güçlü bir 100 Mbit Ethernet modülü ile donatılmıştır. 7SC80 kontrol panosunun içine yerleştirilmiştir. Kontrol cihazının yanısıra, kontrol panosunun içinde kesintisiz enerji için yardımcı güç kaynağı pilleri, elektronik kartlar ve opsiyonel olarak diz üstü bilgisayarlar için güç çıkısı bulunmaktadır.
