Elektrifikasyonun yaygınlaşmasıyla birlikte, şebeke ölçekli tesislerden endüstriyel sürücülere ve tüketici tipi elektrikli araç (EV) şarj ünitelerine kadar uzanan geniş bir yelpazede kompakt, verimli ve dayanıklı güç kontrol sistemlerine olan talep hızla artmaktadır.
Güç kontrolü, elektrifikasyon eğiliminin merkezinde yer almakta; güneş ve rüzgâr enerjisi üretim tesislerinden son kullanım noktalarına kadar tüm altyapılarda iyileştirme, yenileme ve modernizasyon ihtiyacını büyütmektedir. Konut uygulamalarına yönelik ekipmanlar yoğun maliyet baskısı altındadır ve göze batmayan, estetik tasarımlar için minyatürleşme talep edilmektedir. Buna karşılık endüstriyel elektrifikasyonda güvenilirlik ve arıza yönetimi temel gerekliliklerdir. Verimliliği artıran teknolojik ilerlemeler ise tüm uygulama alanlarında öncelik taşımaktadır.
Yüksek Akım Anahtarlama
Yüksek akım ve gerilimlerin anahtarlanmasında, yüksek anma değerleri ve devre dışı yükleri güvenli biçimde izole edebilme yetenekleri nedeniyle elektromekanik anahtarlar, özellikle kontaktörler ve röleler tercih edilmektedir. Kontaktörler, rölelere kıyasla daha büyük elektromanyetik bobinlere ve devreyi açmak için yay yüklü kontak mekanizmalarına sahiptir; bu nedenle çok yüksek akımların kontrol edildiği uygulamalarda yaygın olarak kullanılagelmiştir. Ayrıca kontaktörler, ana kontakların kaynak yaparak açılmaması durumunda sistemi koruyan entegre kaynak algılama mekanizmaları içerir. Bu işlev genellikle ana kontak yapısını yansıtan bir yardımcı kontak setiyle sağlanır.
Yardımcı kontak mekanizması, daha yüksek bobin gücü ve yaylı yapı nedeniyle kontaktörler, standart rölelere göre fiziksel olarak daha büyüktür ve daha düşük maksimum anahtarlama frekanslarını destekler. Bağlantılar çoğunlukla vidalı terminallerle yapılır ve bu da manuel montaj gerektirir. Günümüzde ise şebeke ölçekli fotovoltaik invertörler ve batarya enerji depolama sistemleri, yüksek hızlı EV şarj istasyonları ve ev tipi wallbox’lar ile kesintisiz güç kaynakları (UPS) gibi yeni DC anahtarlama uygulamaları, yerleşik düzeni zorlamaktadır. Bu uygulamalar; kontaktörlerin sunduğu yüksek akım kapasitesi ve güvenlik özelliklerini, daha küçük boyut ve daha düşük güç tüketimi ile bir arada talep etmekte, aynı zamanda yüksek hacimli üretim teknikleriyle uyumluluk beklemektedir. Benzer baskılar, aydınlatma, HVAC ve fabrika otomasyonu (FA) gibi geleneksel AC yüklerde de görülmekte; artan güç yoğunluğu, daha küçük ve kompakt cihazları zorunlu kılmaktadır.
Röle teknolojisindeki yeni gelişmeler, 50 A – 300 A aralığında akım değerlerini mümkün kılmakta ve bu sayede birçok konut, endüstriyel ve şebeke ölçekli uygulamada kontaktörlere alternatif sunmaktadır. Güncel çözümler, arıza sinyallemesiyle birlikte kaynak algılama özelliğini de barındırarak benzer düzeyde sistem koruması sağlamaktadır. Şekil 1’de gösterilen yardımcı kontak mekanizması, ana kontaklarda kaynak arızası oluştuğunda ve bobin enerjisi kesildiğinde dahi 2,5 kV dayanım gerilimi veya en az 0,5 mm kontak aralığı ile güvenli yalıtımı garanti eder.

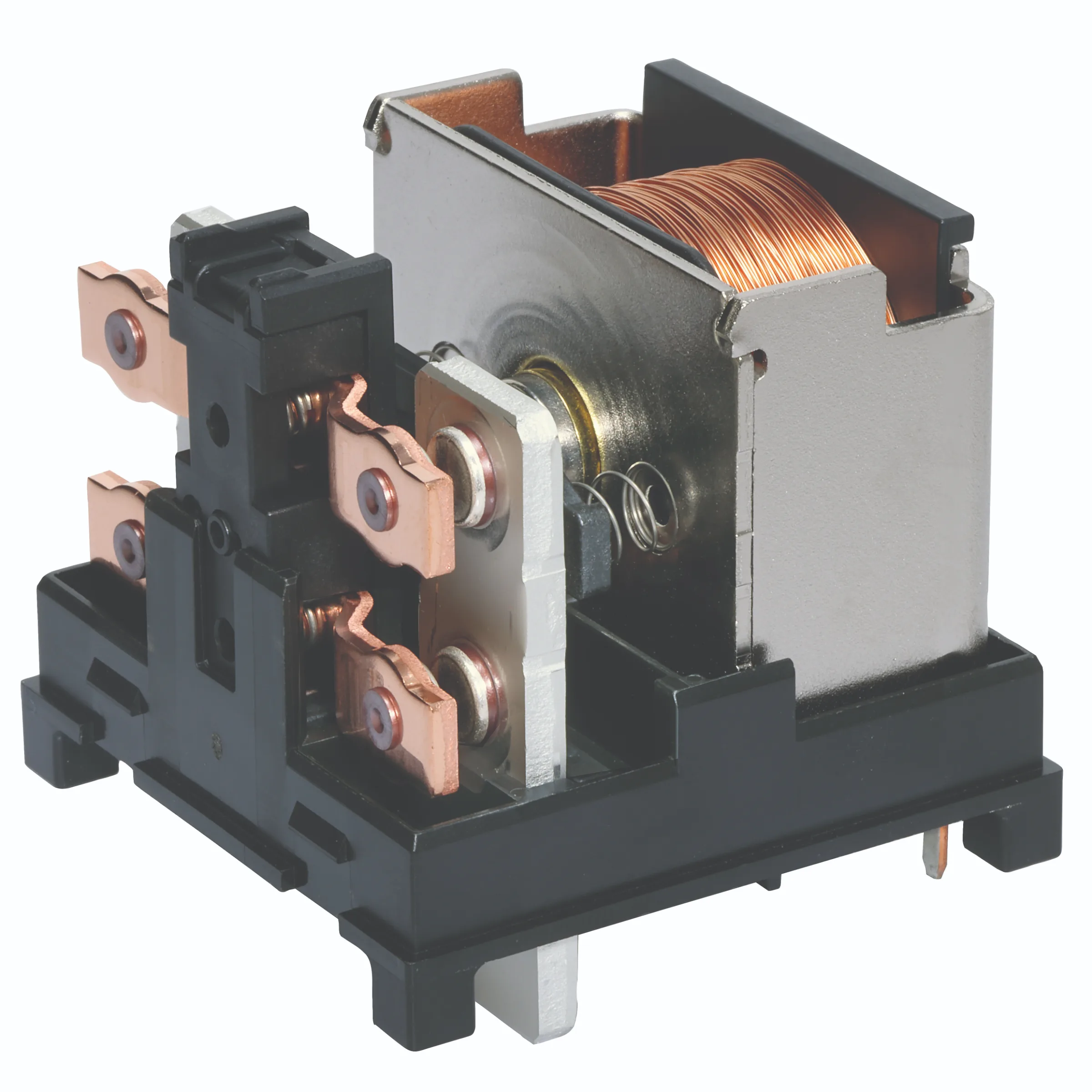

Şekil 1. Yüksek akım röleleri artık arıza algılama için yardımcı kontaklar içermektedir.
Rölelerin doğal avantajları arasında yer alan daha küçük bileşen boyutları, daha kompakt ve düşük profilli muhafaza tasarımlarına olanak tanır. Bu özellik, hem sade ve estetik ürünler talep eden tüketici pazarları hem de mevcut alan kısıtları içinde daha fazla ve daha akıllı altyapı kurmak zorunda olan endüstriyel ve şebeke uygulamaları için kritik önem taşır. Tipik bir kontaktör ile karşılaştırıldığında, benzer özelliklere sahip bir röle; %66’dan fazla ağırlık tasarrufu, %60’tan fazla yükseklik azalması ve %85’e varan hacim küçülmesi sağlayabilmektedir.
Rölelerin daha küçük ve hafif yapısı, yüksek güçlü anahtarlama elemanlarının PCB üzerine monte edilmesini mümkün kılarak ekipman montajını basitleştirir. PCB montajlı bileşenler, otomatik üretim süreçleriyle uyumludur ve hat içi yerleştirme ekipmanlarıyla yüksek hızda dizgiye olanak verir. Bunu izleyen otomatik lehimleme işlemleri sayesinde, manuel olarak sıkılması gereken hacimli ve maliyetli bara ve vidalı terminal gibi elemanlar tasarımdan çıkarılabilir. Daha hızlı ve verimli montajın yanı sıra lehimli bağlantılar, eksik sıkma veya yanlış tork uygulaması gibi insan kaynaklı hataları da azaltarak üretim kalitesinde tutarlılık sağlar.
Geleneksel, manuel monte edilen kontaktörlerden PCB montajlı röle çözümlerine geçiş, tasarım ve üretim süreçlerinde köklü bir dönüşümü gerektirir. Bu dönüşüm, yeni bir baskı devre tasarımıyla başlar. PCB tasarım kılavuzları; taşınacak akıma uygun bakır kalınlığının sağlanmasını ve terminal yüzey alanının büyütülerek ısı dağılımının iyileştirilmesini kapsar. Çok yüksek akım gerektiren uygulamalarda, soğutucu veya yalıtımlı metal altlık kullanımı kartın korunmasına katkı sağlar. Ayrıca yüksek kapasiteli PCB rölelerinde, güç tüketimini azaltmak amacıyla tutma gerilimi devresi veya PWM sürme devresi uygulanması, termal yönetimi önemli ölçüde rahatlatır ve sürme gücünün %25 seviyelerine düşürülmesini mümkün kılar. PCB’lerin yeniden tasarlanması için yapılan yatırım, daha küçük ve hafif PCB tabanlı montajlarla pazar beklentilerinin karşılanması sayesinde geri kazanılabilir.
Üretim alanında da, manuel iş istasyonlarının azaltılması veya kaldırılması ve delikten montaj (through-hole) için otomatik makinelere geçiş gerekebilir. Üretim tekniklerinin karşılaştırılması, lehimli terminallerin bara ve vidalar dâhil malzeme listesini (BOM) %35’e kadar azaltabildiğini; montaj süreci maliyetlerinin ise %50’ye varan oranlarda düşürülebildiğini göstermektedir. Üretim hacmi büyüdükçe otomatik montajın sağladığı kazanımlar daha da belirginleşir.
Buna ek olarak PCB rölelerine geçiş, ürün performansını artırır ve enerji verimliliğini iyileştirir. Daha düşük kontak direnci, I²R kayıplarını ve ısınmayı azaltarak kontak ömrünü uzatır. Düşük bobin gücü de toplam verimliliğe doğrudan katkı sağlar.

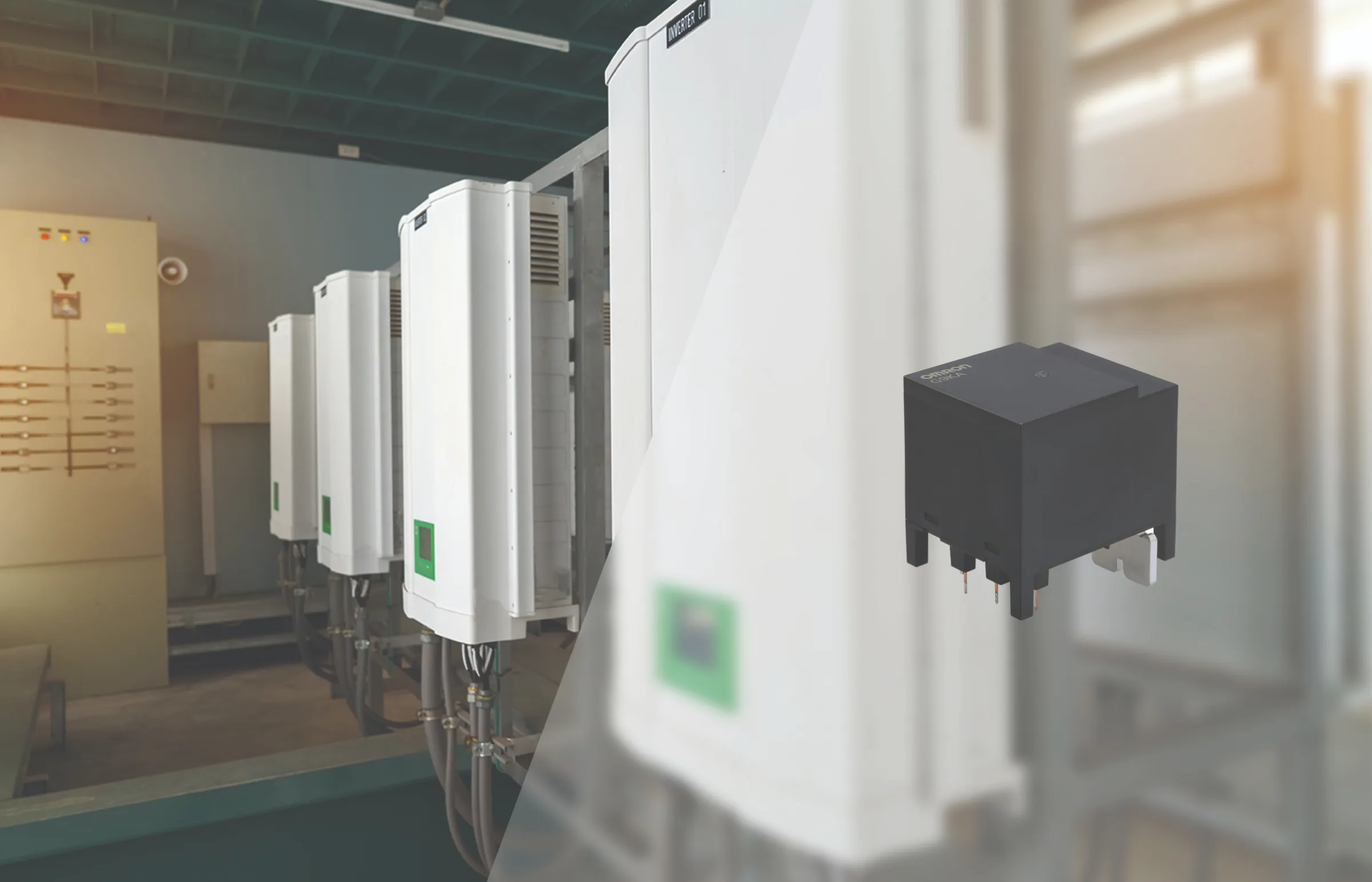

OMRON’un yüksek akım PCB röleleri arasında yer alan tek kutuplu G9KA-1A1B-E, 300 A’ya kadar akım taşıyabilmekte ve 0,2 mΩ’un altında ana kontak direncine sahiptir. Mekanizma tasarımı ve seçilen malzemeler, düşük direncin yanı sıra 4,0 mm kontak aralığı sağlayarak güvenlik ve performansı birlikte sunar. Ayrıca, IEC 60947-4-1 standardına uygun kaynak algılaması için entegre 30 V / 1 A ayna kontak yapısı bulunmaktadır. Sonuç olarak, PCB montajlı çözümlere geçiş başlangıçta yatırım gerektirse de, uzun vadede maliyet, verimlilik ve güvenilirlik açısından önemli kazanımlar sunar.
Elektromekanik kontaktörler, yüzlerce amperi kapsayan geniş anma aralıklarıyla uzun yıllar boyunca yüksek akım anahtarlamanın temel çözümü olarak kabul edilmiştir. Yardımcı arıza algılama kontakları gibi güçlü yönlerine karşın, büyük ve ağır bobin ile kontak mekanizmaları cihaz hacmini artırmakta, anahtarlama frekansını sınırlamakta; manuel montaj süreçleri ise üretimi yavaşlatmakta ve insan hatasına açık alanlar bırakmaktadır.
Elektrifikasyonun doğurduğu yeni gereksinimler, PCB rölelerinde akım taşıma kapasitesini yükselten ve entegre arıza algılaması sunan yenilikleri hızlandırmaktadır. 50–300 A aralığında konumlanan bu yeni çözümler; daha kompakt, güvenilir, verimli ve maliyet etkin güç kontrolü için güçlü bir alternatif oluşturmaktadır.
