Elektrikli Araç Şarj İstasyonları için Fluke FEV300 Test Adaptörü Setleri
Elektrikli araç şarj istasyonlarının güvenliğini ve işlevselliğini kolay ve güvenilir bir şekilde test edin.

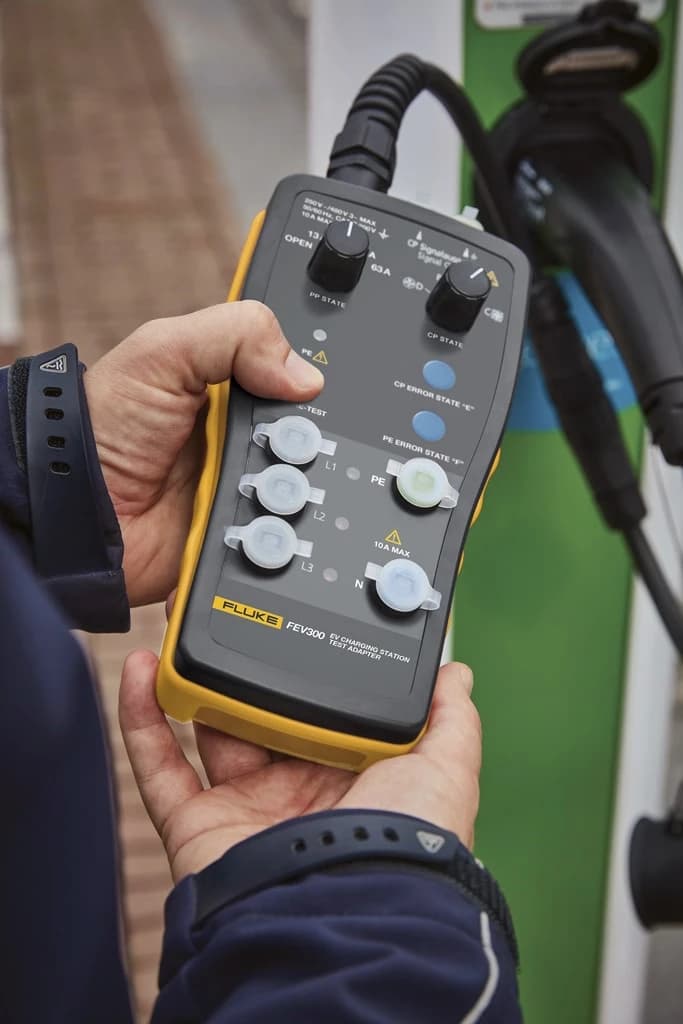

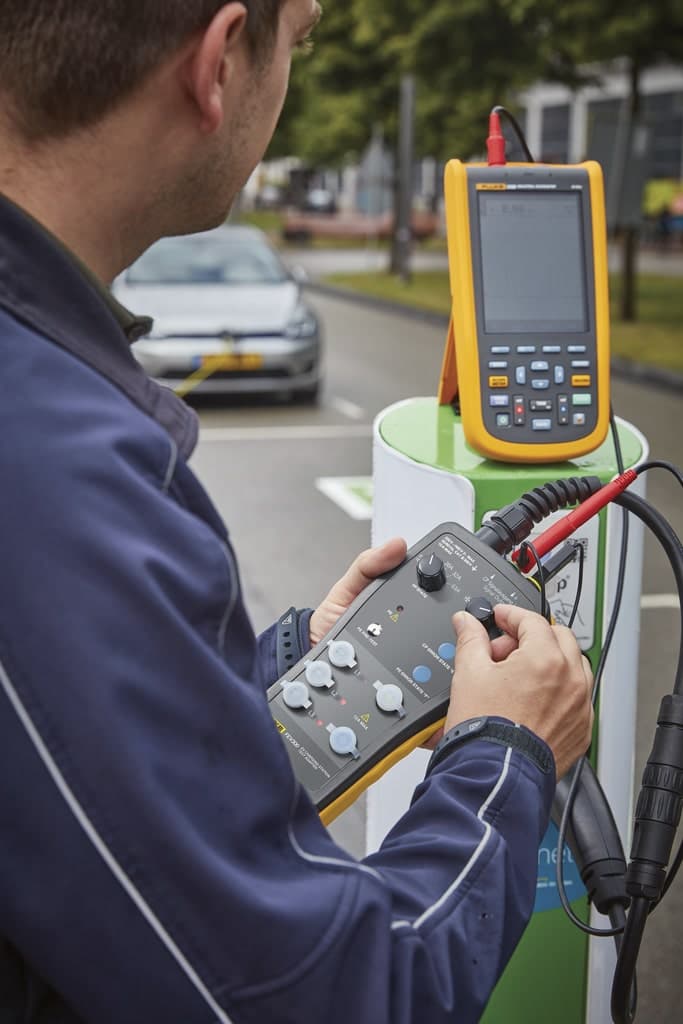

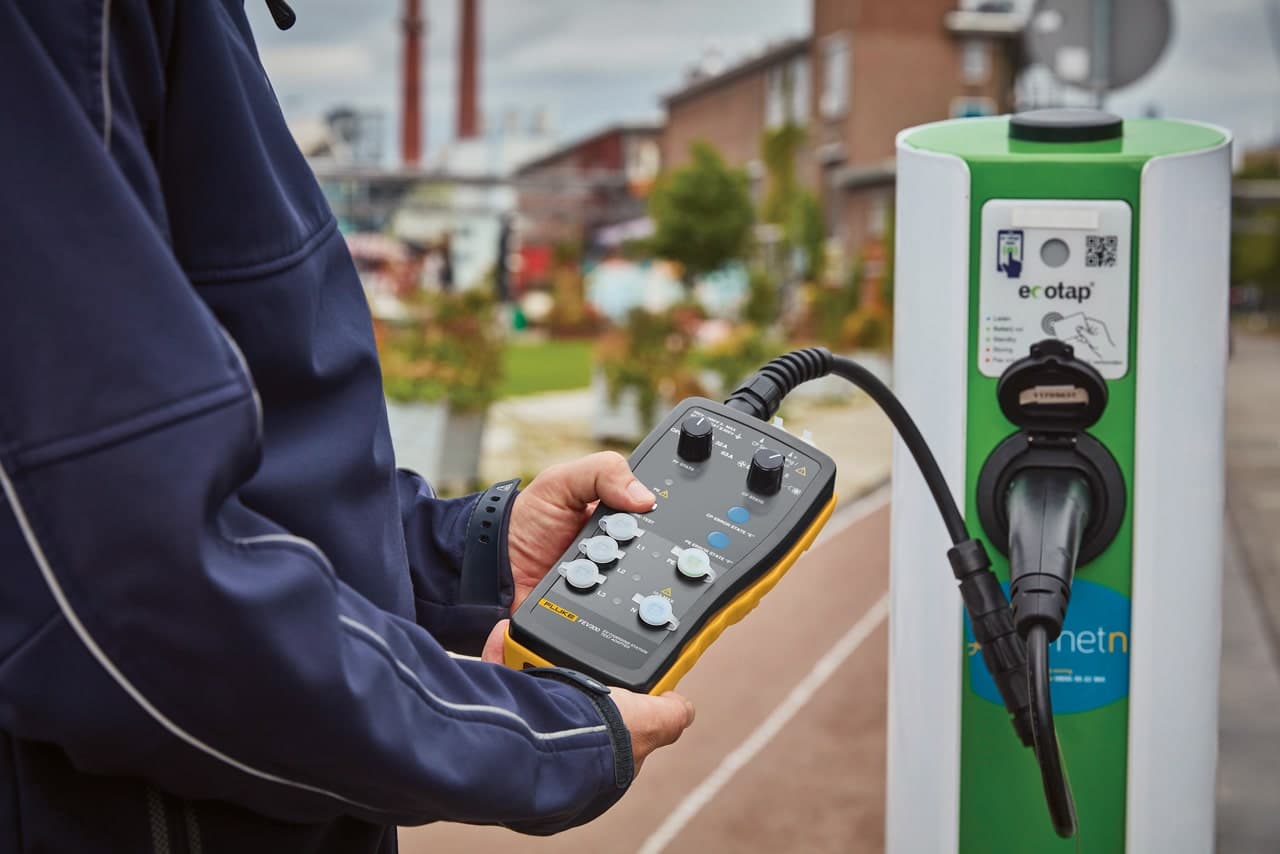

FEV300 Test Adaptörü Setleri, AC şarjı için mod 3 şarj istasyonlarının işlevini ve güvenliğini test etmek üzere tasarlanmıştır. Adaptör, elektrikli bir aracı taklit eder ve bir şarj döngüsü (gerilim/akım çıkışını etkinleştirerek) açar. Böylece test işlemlerini bir tesisat test cihazı (örneğin Fluke 1664 FC) ve/veya bir osiloskop (örneğin Fluke 120B Serisi Endüstriyel ScopeMeter®) gibi uygun test cihazlarıyla birlikte gerçekleştirebilirsiniz. FEV300 Adaptör Seti ile şarj istasyonları IEC/EN 61851-1 ve IEC/HD 60364-7-722 uyarınca test edilebilir.
Özellikler ve fonksiyonlar:
•Şarj modu 3 olan araç şarj istasyonları için uygundur
•Tip 2 EV priz tipi ve tip 2 ve tip 1 için EV konektörlü şarj istasyonlarına uyar
•PE Ön Testi: Bu güvenlik özelliğiyle PE iletkeni, toprağa karşı tehlikeli gerilimin olası varlığı açısından test edilecektir.
•Yakınlık Pilotu (PP) durumu “Kablo Simülasyonu”: PP Durumu döner anahtarı ile adaptör, şarj kablolarının çeşitli akım özel- liklerini simüle edebilir.
•Kontrol Pilotu (CP) durumu “Araç Simülasyonu”: CP Durumu döner anahtar seçicisi ile tüm şarj durumları simüle edilebilir.
•Şarj çıkışında gerilim olup olmadığını kolayca kontrol etmek için
üç LED lamba ile ayrı faz göstergesi.
•Güvenlik ve fonksiyonel testleri gerçekleştirmek üzere tesisat test cihazı gibi test cihazını bağlamak için L1, L2, L3, N ve PE ölçüm terminalleri.
•Uyumluluk: FEV ölçüm terminalleri aracılığıyla doğrudan bağlantıya olanak tanıyarak Fluke test ve ölçüm araçları port- föyüne entegre olur.
•Fluke 1664 FC, aşağıdakiler gibi ölçüm terminalleri aracılığıyla güvenlik ölçümlerine olanak tanır:
•toprak bağlantısı
•yalıtım
•döngü/hat empedansı
•RCD açtırma testi
CP hata durumu “E” simülasyonu
PE hata durumu 'F' simülasyonu (Toprak hatası)
Adaptör (simüle edilmiş elektrikli araç) ve şarj istasyonu arasındaki iletişimi kontrol etmek için CP sinyal çıkışı terminalleri. Bu, bir ScopeMeter® veya multimetre ile ölçülebilir. Gerilim seviyesi şarj modlarını tanımlar ve bu PWM (Darbe Genişliği Modülasyonu) sinyalinin duty cycle parametresi, izin verilen maksimum şarj akımını tanımlar.
IP 54 derecesi - Toz ve su sıçramasına karşı korumalı
Fluke FEV300 Test Adaptörü Setleri
Araç konektörü ile EV şarj istasyonu Tip 1'e bağlanma
FEV300-CON-TY1, sabit kablo ve araç konektörü ile EV şarj istasyonu tip 1 ile kullanılabilir

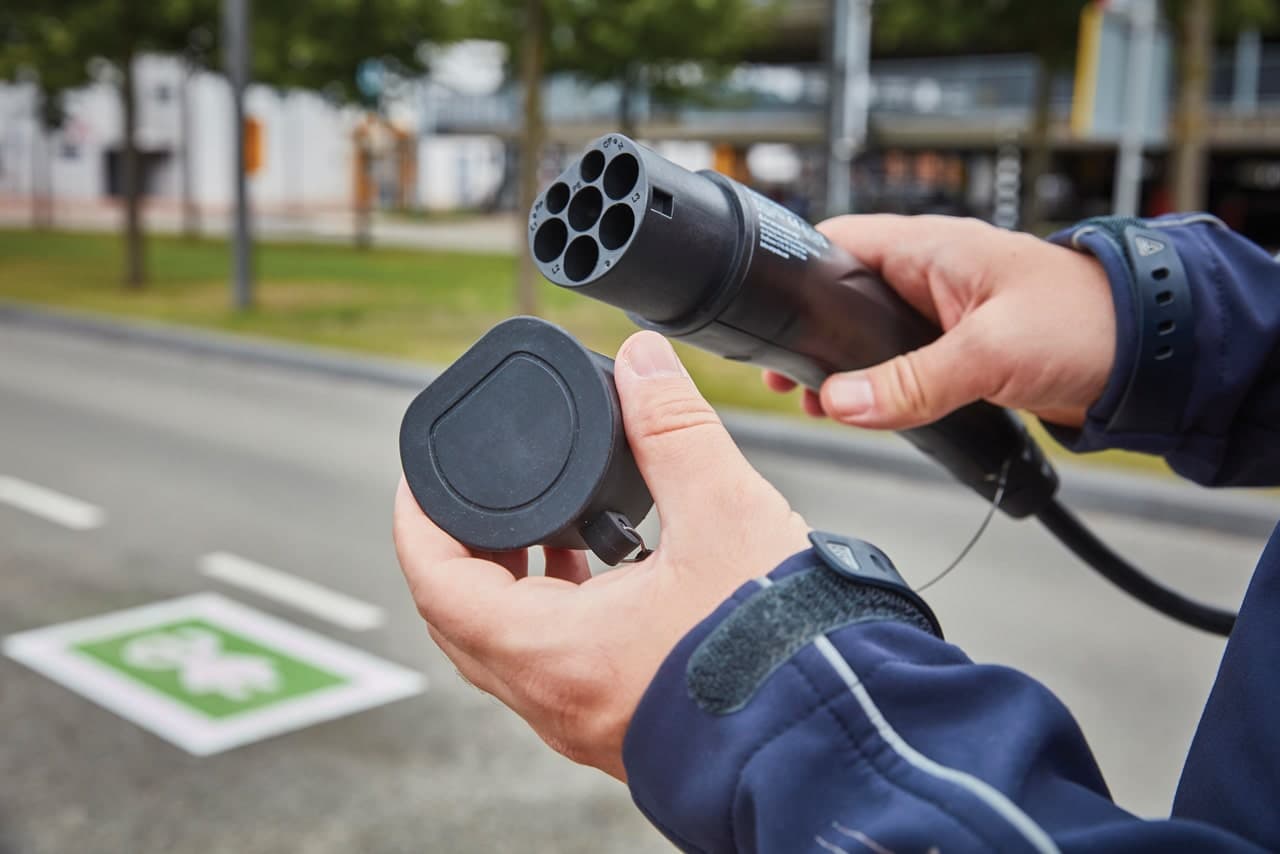

Priz veya araç konektörü ile EV şarj istasyonu Tip 2'ye bağlanma
FEV300-CON-TY2, priz veya sabit kablo ve araç konektörü ile EV şarj istasyonu tip 2 ile kullanılabilir
