Megger Transformatörler ve Diğer Trafo Merkezi Bileşenleri Testleri İçin Eksiksiz Bir Çözüm Sunuyor

Geniş bir yelpazede testler gerçekleştirme kabiliyetine sahip kompakt trafo merkezi test sistemlerine olan artan talebin neticesi olarak Megger yeni ve yenilikçi TRAX test setleri ailesini geliştirdi.

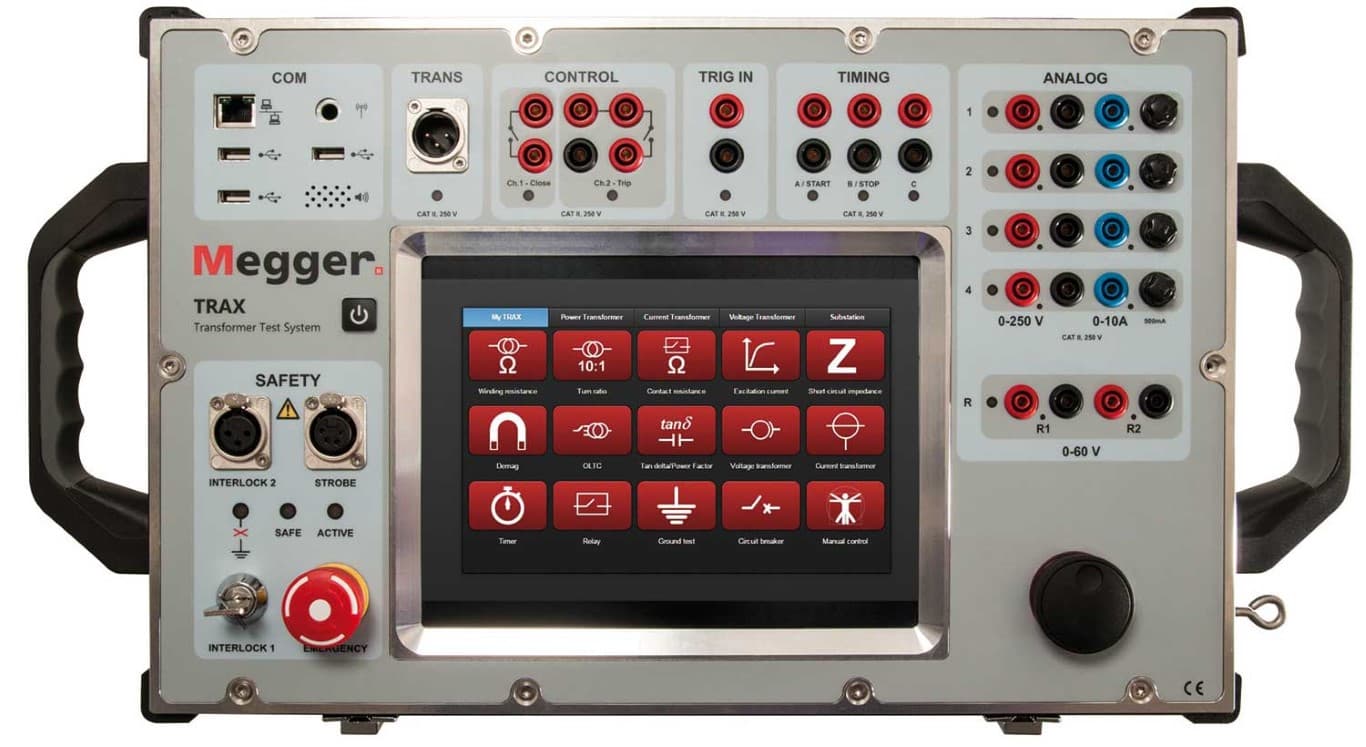

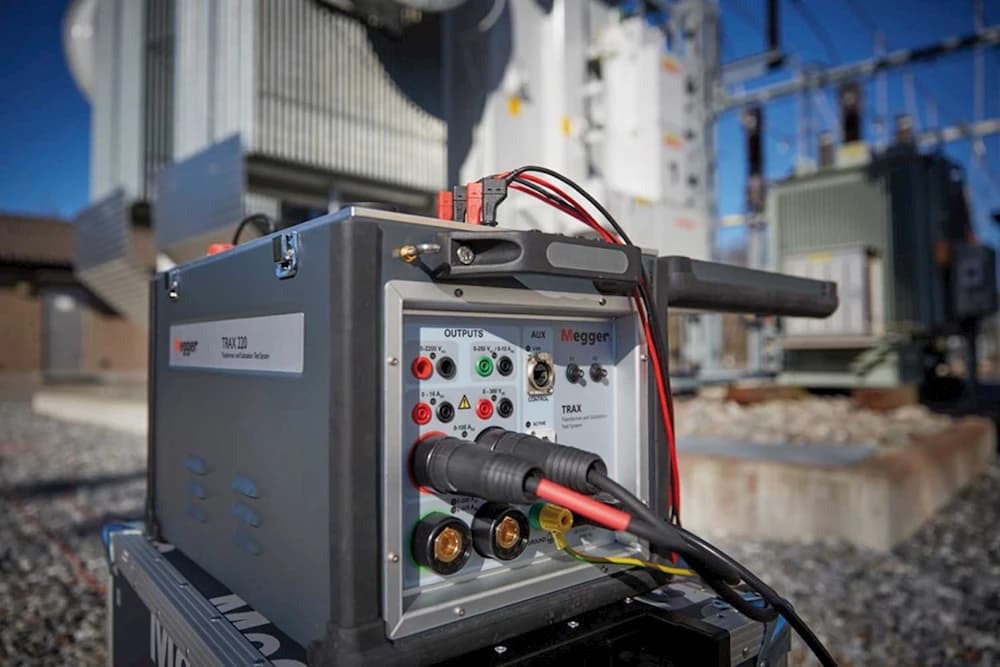

Çok yönlülüğü kullanım kolaylığıyla birleştiren TRAX 220 kendi türünün en hafif test setidir - taşıma çantasıyla birlikte sadece 32 kg. ağırlığındadır- ve havayolu ile yolcu beraberindeki bagaj olarak bile taşınabilir. Kompakt yapısına rağmen bu test setleri performanstan ödün vermez ve ayrı ayrı ekipmanlar kullanılarak elde edilebilecek doğrulukta ve güvenirlikte sonuçlar verir. Transformatör ve genel trafo merkezi testleri için optimize edilmiş olan TRAX test setleri; örnek olarak sargı direnci, dönüşler oranı, uyarma akımı, kısa devre empedansı, tan delta, kapasitans, stray kayıpların frekans yanıtı, CT ve VT testi ve devre kesici zamanlaması ve hareket analizi ölçümünü de içeren 20’den fazla testi gerçekleştirme kabiliyetine sahiptir. Bu setler geniş bir akım ve voltaj aralığı oluşturulmasına ve yüksek doğrulukta ölçümler yapılmasına olanak sağlar. TRAX220, 200 A maksimum AC çıkış kapasitesine sahipken TRAX280 için bu değer 800 A’e kadar çıkmaktadır. Opsiyonel bir akım güçlendirici ile iki ünite için de bu değer 2000 A’e kadar artırılabilmektedir. Kullanıcılar dâhili TRAX “uygulamalarını” kullanarak tamamen manüel kontrolle veya kılavuz yardımıyla test yapma seçeneğine sahiptir. Bütün uygulamalar sadece belirli bir test fonksiyonunu yerine getirir - örneğin dönüşler oranı ölçümü veya sargı direnci ölçümü-  ve cihazın bu test için gerekli olan ayarlarını otomatik olarak yapar. Bütün gereksiz bilgiler ekrandan kaldırılır ve sadece yapılan teste ilişkin bilgiler ekranda kalır. Bu uygulama temelli yaklaşım TRAX test setlerinin kullanımını kolaylaştırır ve sezgisel bir hale getirir, böylece uzun süreli kullanıcı eğitimlerine duyulan ihtiyacı da ortadan kaldırır. Megger’in yeni ve yenilikçi TRAX test setlerinin diğer önemli özellikleri; 50 V’a kadar olan uyum geriliminde 100 A’e kadar tam DC kullanılarak gerçekleştirilebilen en son teknoloji transformatör sargı direnci ölçümleri; dinamik yük altında kademe değiştiricisi (OLTC) ölçümleri;  yüksek parazitli şalt sahalarında bile tam ölçüm yapılmasını sağlayan fevkalade enterferans önleme özelliği; 5 ila 500 Hz aralığında değişebilen geniş çalışma frekansı aralığı (tan delta ölçümleri için 1 ila 500 Hz); Megger’in patentli teknolojisi kullanılarak tan delta ölçümlerinin sıcaklığının bireysel olarak düzeltilmesi ve yine patenti Megger’e ait bir başka benzersiz özellik olan otomatik gerilim kontrolü tespiti. En yüksek seviyede operatör güvenliği sağlamak adına tüm TRAX test setleri; topraklama döngüsü tespiti özelliği, çift güvenlik kilidi ve endüktif ölçüm objelerinin hızlı deşarj olmasını sağlayan aparatlara sahiptir. Opsiyonel bir ikaz lambası eklenmesi için de gerekli altyapı mevcuttur. Şu an için Megger TRAX çok fonksiyonlu transformatör ve trafo merkezi test setleri ailesinin üç modeli bulunmaktadır. 200 A çıkış kapasitesine sahip TRAX220 ve 800 A çıkış kapasitesine sahip TRAX 280, kullanıcı ara yüzü ve test sonuçlarının görüntülenmesi için bütünleşik renkli dokunmatik ekranlara sahiptir. TRAX220 ile benzer özelliklere sahip TRAX 219 dokunmatik ekrana sahip değildir ve harici bir bilgisayara bağlanarak çalışacak şekilde tasarlanmıştır. TRAX test setleri için; tan delta ve kapasitans ölçümlerinde kullanılan TDX120 ünitesi, transformatörlerin trifaze ölçümlerinde kullanılan TSX130 ünitesi ve 2000 A’e kadar olan yüksek akım testlerinde kullanılan TCX200 ünitesini içeren opsiyonlar mevcuttur.
