MITSUBISHI ELECTRICsmartRTU

• Nedir?

– RTU “Remote Terminal Unit” Uzak Terminal Ünitesi.

– FX-, L- or Q-Serisi Mitsubishi Electric PLC’ler ile tandem çalışabilir.

– Akıllı Haberleşme Modülü (RTU Modem).

• Hangi uygulamalarda kullanılabilir?

– Petrol & Gaz(Boru hatları, Kuyu toplama ağları)

– Güç Dağıtımı(smart grid, Alt şebeke otomasyonu)

– Su & Atık Su(Pompa istasyonları, kuyular, depo yönetimi)

– Altyapı (tüneller, kanallar, Cep telefonu şebeke istasyonları)

• Çeşitleri?

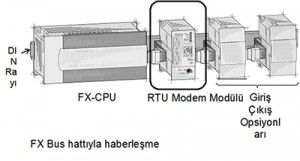

– FX-bazlı smartRTU

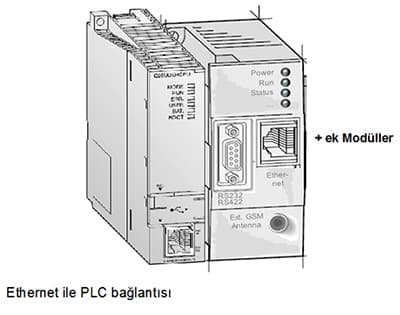

            – L-Serisi bazlı smartRTU

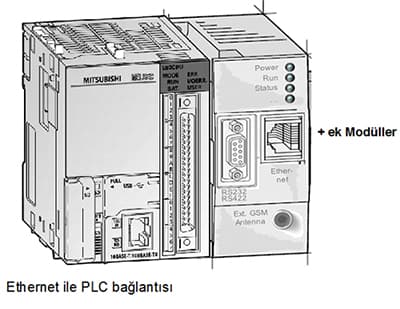

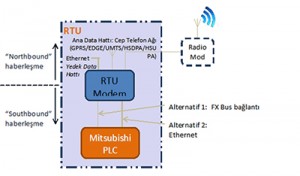

              –Q-Serisi bazlı smartRTU               RTU-Modem               Mitsubishi Electric’ten yeni RTU Modulü(smartRTU) - Kompakt boyut(sadece 90 x 90 x 90 mm) - Düşük Enerji İhtiyacı (only 12W) - Standart tüm SCADA protokollerine uygun: o DNP3 (incl. WITS extensions) o IEC 60870-5 (101 / 104 / 1032) - Gerekli tüm saha protokollerine uygun: o IEC 618502 –automate substations, Smart Grid o Modbus, Profibus-DP, CC-Link, DeviceNET, . - Mitsubishi PLC’lerinin endüstriyel seviye sağlamlığı ile gelişmiş haberleşme yeteneklerini birleştirir. - Çoklu WAN data backhaul kanalları birbirlerini yedekleyebilirler: o Mobil ağlar (2G – EDGE/GPRS and 3G – UMTS/HSDPA) o PSTN veya Radio modem (Harici modem) o Ethernet - «Sıfır Ayar» Devreye alma: Sisteme eklenirken atılan resetten sonra tüm konfigürasyon vePLC program dosyalarını otomatik import eder. Uzaktan yönetime maksimum odaklanma: o Uzaktan PLC program müdahalesi ve haberleşme, data adresleme , parametre yönetimi o Yaşam döngüsü boyunca destek konsepti ve 100’lerce sitede destek ağı. o Kaydet & ilet, SCADA bağlantısının kopması durumunda data kaydını hafızada tutma - Küçük veya büyük ölçek uygulamalar (10 – 1000 Giriş/Çıkış ve gerekli ise backup), ATEX desteği - Ağır hava şartlarına uygun kalıpları mevcuttur. (-40°C / +70°C arası) smartRTUKullanım Alanları Su &Atıksu - Petrol &Gaz - Güç Dağıtım - Altyapı
