SİGMA TOROİDAL AKIM TRANSFORMATÖRLERİ İLE KAÇAK AKIM KORUMADA ESNEK ÇÖZÜMLER

Sigma toroidal akım transformatörleri , Sigma kaçak akım algılama röleleri için özel olarak üretilmiş devre elemanlarıdır.

Sigma toroidal akım transformatörleri;

İç çapına göre 80mm, 110mm, 160mm, 210mm, 300mm standart tip olarak

110mm ve 210mm iç çapına göre açılabilir tip olarak

280*1125 ve 470*160mm olarak dikdörtgen tip olarak üretilirler.

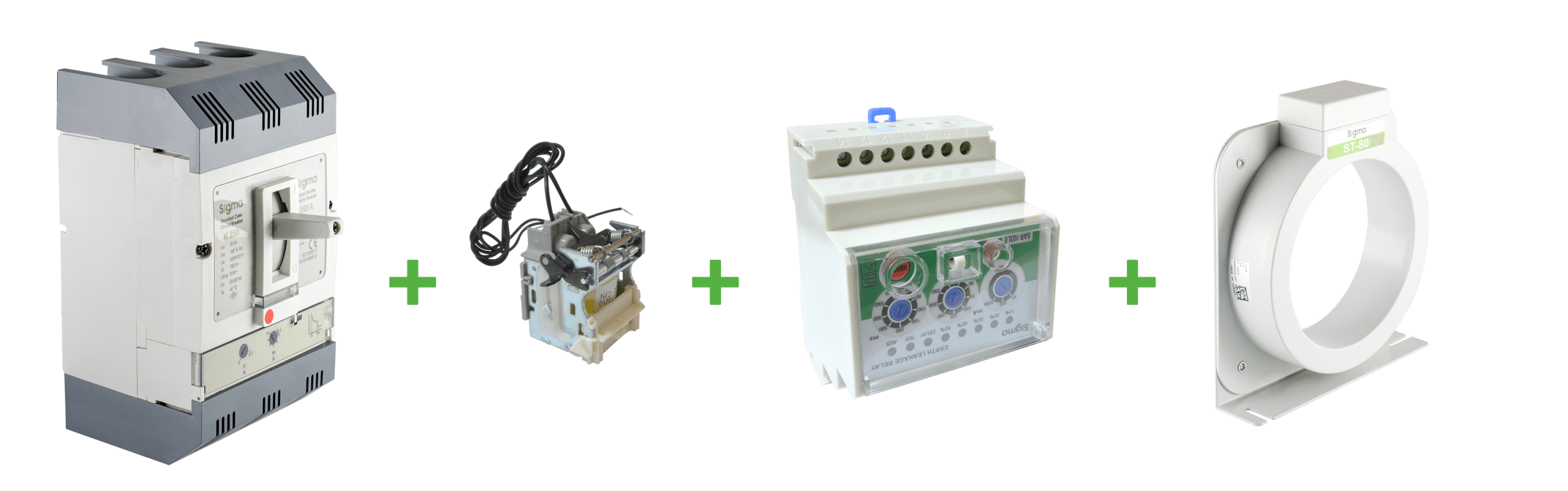

Toroidal akım transformatörleri kullanılarak oluşturulan kaçak akım algılama rölesi + açtırma bobini + termik manyetik şalter kombinasyonu canlıları elektrik çarpmasına veya bina/işyerlerini izolasyon hatasından kaynaklanabilecek yangın risklerine karşı korur.

Bu kombinasyonda termik manyetik devre kesici, kaçak akım oluşması durumunda diğer kullanılan yardımcı elemanlar ile devreyi açma kapama işlemini yerine getirirken aynı zamanda sistemi aşırı yük akımlarına ve kısa devre akımlarına karşı da korur. Kaçak akım algılama rölesi, toroidal akım transformatörlerinden gelen kaçak akımı ölçerek, belirlenen kaçak akım seviyesinin aşılması durumunda devre kesicinin devreyi hızlıca kesmesini sağlar.

Sigma Elektrik toroidal akım transformatörlerinin içerisinden faz ve nötr iletkenleri geçer. Faz iletkeni üzerinden giden ve nötr iletkeni üzerinden geri dönen akımların vektörel toplamları sistemde herhangi bir kaçak oluşmaması durumunda sıfır “0” dır. Sistemde bir kaçak akım meydana geldiğinde ise toroidal akım transformatörleri bu fark akımını algılayarak kaçak akım koruma rölesi ve devre kesici sayesinde  sistemi koruma altına alır.

Sigma Elektrik toroidal akım transformatörleri sayesinde gerek standart tip gerek dikdörtgen tip gerekse açılabilir tip  ile hertürlü proje ihtiyacına yönelik uygun ürün seçim imkanı sunar. Sigma dikdörtgen tip toroidal akım transformatörleri genellikle kurulu gücün yüksek olduğu ve açık tip şalterlerin kullanıldığı elektrik panolarında kullanılır. Sigma açılabilir tip toroidal akım transformatörleri sayesinde uygulamada kolay ve hızlı montaj imkanı ile zamandan ve işgücünden tasarruf edilir.

Standart tip Sigma Toroidal Akım Trafosu

Dikdörtgen Tip Sigma Toroidal Akım Trafosu
